當前位置:主頁 > 行業動態 > 媒體報道 > 不同頻率振動合成的頻譜及波形振動分析

時間:2019-06-21 09:58來源:未知作者:Jackie Chan

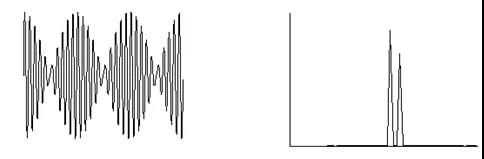

　　1 振動波形及頻譜，常出現在轉速非常接近的兩臺設備上，或一臺設備上有兩個轉差非常小的轉子，再者，電源頻率與轉子同步頻率也會形成拍頻波形。

電源頻率與轉子同步頻率也會形成拍頻波形

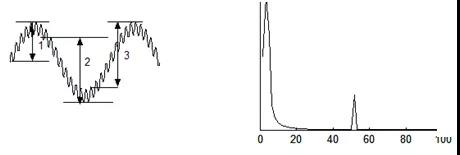

　　2 低頻、***頻混合波形和頻譜(低頻分量大)(1,2,3分別代表不同時刻的振動幅值)，超低頻分量一般是干擾信號，以通過濾波的方法將低頻分量隔離掉。

通過濾波的方法將低頻分量隔離掉

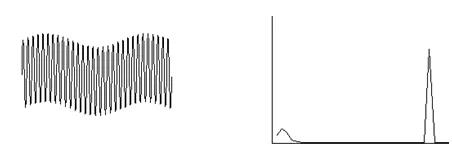

　　3 低頻、***頻混合波形(***頻分量大)和頻譜。

低頻、***頻混合波形（***頻分量大）和頻譜

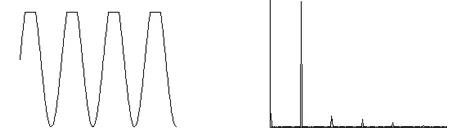

　　4 削波和頻譜，***常見的原因是動靜摩擦，但頻譜顯示如果不是自動量程的時候，由于振幅較大而波形顯示不全也會出現類似削波特征。

削波和頻譜，***常見的原因是動靜摩擦

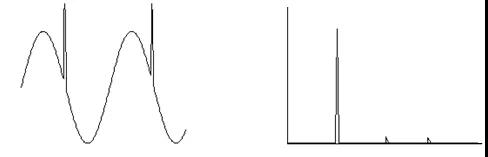

　　5 毛刺波形及頻譜，在排除外界干擾后，可以認為毛刺是由于轉軸上受到力的沖擊作用而引起的。

毛刺波形及頻譜
